Dnes si bližšie predstavíme zabudovanú funkciu Windows XP a ďalších verzií Windows, ktorá umožňuje vytvárať z častí fyzických pevných diskov tzv. softvérové RAID disky.
Túto funkciu je okrem iného možné využiť na výrazné zvýšenie prenosových rýchlostí diskového subsystému ale tiež napríklad na vytváranie veľkých logických diskov zahŕňajúcich viacero fyzických diskov.
RAID
RAID (Redundant Array of Independent Disks) označuje spôsob využitia viacerých fyzických diskov na zabezpečenie ochrany dát pred ich stratou pri výpadku niektorého z použitých diskov, na zvýšenie výkonu a na kombináciu týchto účelov.
RAID to dosahuje ukladaním dát jedného logického disku na viacerých fyzických diskov. Spôsob akým sa dáta logického disku ukladajú na jednotlivé použité fyzické disky a čo zabezpečuje takýto spôsob ukladania určuje tzv. RAID mód.
RAID býva implementovaný hardvérovo alebo softvérovo, v súčasnosti sa lacné hardvérové implementácie objavujú v podobe podpory v čipsetoch na základných doskách. Tieto ale neposkytujú prakticky žiadnu hardvérovú akceleráciu, nie sú dostatočne flexibilné a môžu spôsobiť problémy pri výmene dosky. Oproti týmto riešeniam je tak zvyčajne vhodnejším riešením RAID implementovaný softvérovo, využívaný často najmä užívateľmi Linuxu.
RAID implementovaný softvérovo podporujú ale aj Windows, a to v módoch JBOD, RAID 0, RAID 1, RAID 5. Bohužial režimy RAID 1 a RAID 5 poskytujúce ochranu aj pred zlyhaním niektorého z diskov podporujú len serverové verzie Windows Server 2000 a 2003. Windows 2000 a XP Professional podporujú JBOD a RAID 0, Windows XP Home RAID nepodporuje.
JBOD (vo Windows označovaný simple alebo spanned) je mód, pri ktorom sú časti diskov potenciálne rozličných veľkostí jednoducho za sebou spojené do jedného logického disku. JBOD tak umožňuje napríklad pri pridaní ďalšieho fyzického disku rozšíriť existujúci logický disk o dodatočnú novú kapacitu, čo výrazne uľahčuje manažment dát, keď odpadajú problémy s ich rozdeľovaním na dva logické disky.
RAID 0 (vo Windows označovaný striped) je mód, pri ktorom je skombinovaných do jedného logického disku dve alebo viacero častí rovnakých veľkostí potenciálne rozdielne veľkých fyzických diskov. Veľkosť logického disku sa rovná súčtu veľkostí použitých častí fyzických diskov. Dáta na logickom disku sú rozdelené na bloky rovnakých veľkostí, napríklad 64 KB, a na jednotlivé fyzické disky sú ukladané striedavo ako ukazuje ilustračný obrázok.

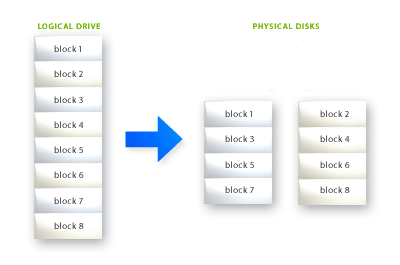

Fyzické uloženie blokov u RAID 0
Pri čítaní alebo zápise súvislého väčšieho bloku dát je napríklad v prípade použitia dvoch fyzických diskov polovica dát na jednom a polovica na druhom disku. Pristupovať k týmto dátam je tak možné rýchlosťou rovnajúcou sa súčtu rýchlostí oboch diskov, keď tieto disky dokážu obsluhovať požiadavky na zápis a čítanie súčasne a nezávisle na sebe.
Práve RAID 0 mód je tak možné použiť na zvýšenie výkonu diskového subsystému. Pri logickom disku vytvorenom RAID 0 z dvoch rovnakých fyzických diskov bude nový disk poskytovať až dvojnásobné sekvenčné rýchlosti čítania aj zápisu ako jeden samotný fyzický disk.

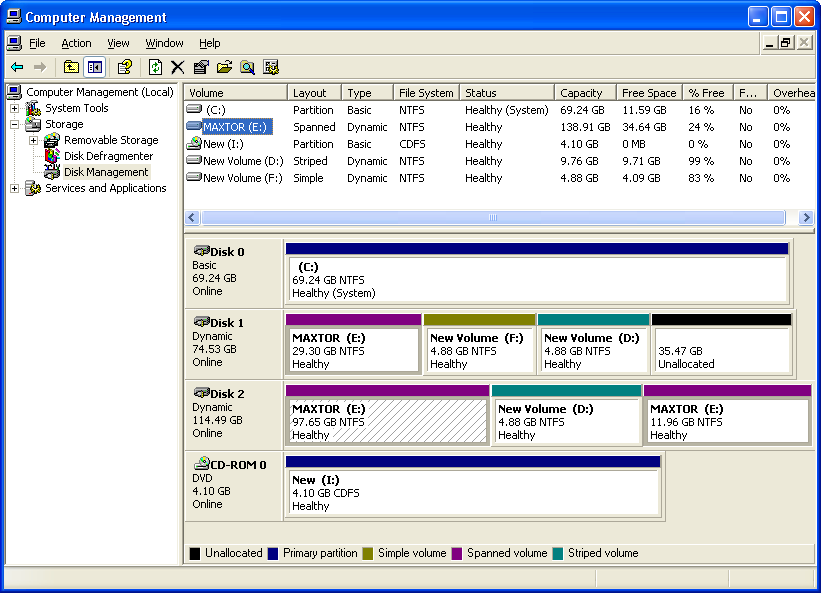

PC so spanned (E:) aj striped (D:) logickým diskom
Pri použití ľubovoľného RAID režimu má samozrejme na starosti spôsob ukladania dát na fyzické disky buď hardvér alebo ovládače softvérového RAID, užívateľovi a aplikáciám sa logický disk javí ako bežný disk.
RAID vo Windows
Podpora softvérového RAID-u vo Windows sa napríklad od Linuxu odlišuje, keď Windows nedokážu vytvárať softvérový RAID z ľubovoľných blokových zariadení akými sú napríklad diskové oddiely.
Disk je potrebné skonvertovať pred použitím softvérového RAID-u na tzv. dynamický disk, pri ktorom Windows vytvorí na disku jeden veľký oddiel špeciálneho typu, ktorého priestor rozdeľuje na logické disky, tzv. volumes.

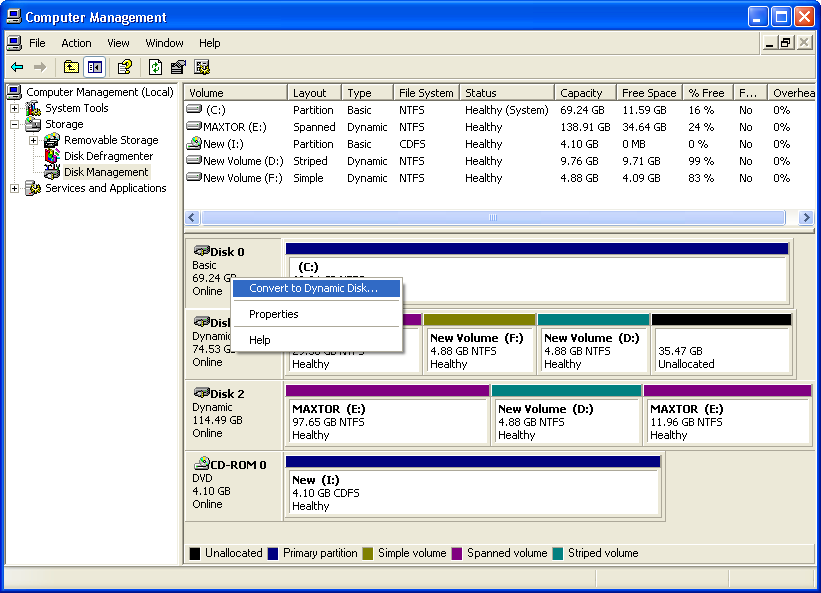

Konverzia na dynamický disk
Všetky operácie so softvérovým RAID-om je možné uskutočňovať z Computer Management konzoly dostupnej z menu Settings > Control Panel > Administrative Tools. Disky v bežnom formáte označuje Windows ako základné (basic), každý základny disk je možné skonvertovať na dynamický disk bez straty dát a pri zachovaní jednotlivých logických diskov.
Po konverzii sú všetky logické disky tzv. jednoduchého typu, keď ich dáta sú uložené v jednej súvislej časti jedného fyzického disku.
Disk, na ktorom sa nachádza systémový oddiel inej inštalácie Windows ako práve spustenej, nie je možné konvertovať, ak ju chcete naďalej používať, keďže Windows odstráni z MBR tabuľky odkaz na všetky oddiely okrem systémového odielu súčasnej inštalácie.
K logickým diskom na dynamickým oddieloch stratíte prístup z väčšiny ostatných operačných systémov, keďže tieto formát dynamických diskov nepodporujú. Dynamické disky nie je možné konvertovať späť na základné priamo vo Windows so zachovaním dát, niekoľko nástrojov tretích strán to ale dokáže, napríklad Hard Disk Manager 6.0.
Windows XP Professional podporujú JBOD a RAID 0 mód. Windows XP Home nepodporujú vytváranie RAID diskov, rovnako nie je podporované ani na notebookoch s Windows XP Professional.
Spanned (JBOD) mód
Spanned logické disky sa využívajú pre možnosť postupného neskoršieho zväčšovania kapacity logických diskov napríklad po pridaní nových fyzických diskov. Spanned disk sa skladá z viacerých súvislých častí jedného alebo viacerých diskov, postupne je možné rozširovať jeho kapacitu pridávaním ďalších. Zo spanned disku nie je možné odoberať jednotlivé časti.

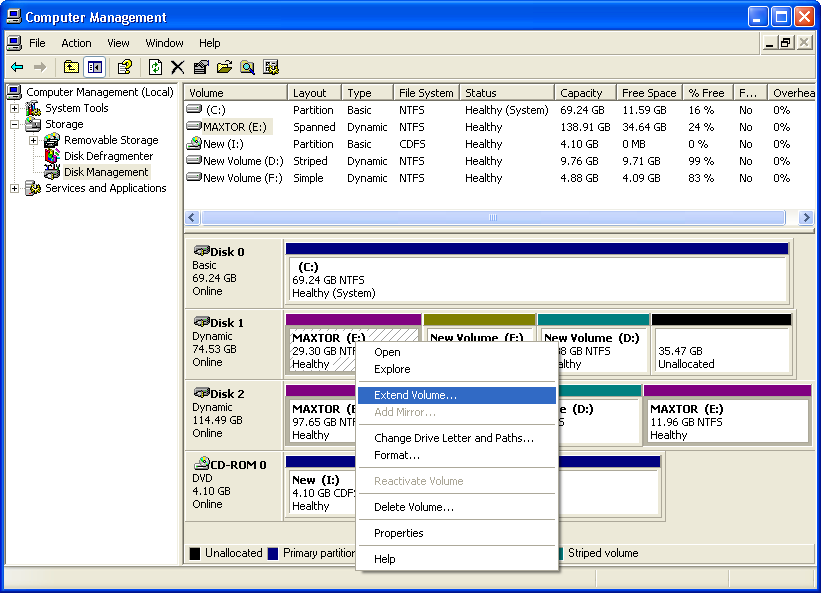

Pridanie časti disku do spanned logického disku
V ukážkovej konfigurácii je disk E: spanned diskom skladajúcim sa z troch častí umiestnených na dvoch fyzických diskoch.
Striped (RAID 0) mód
Striped logické disky sa využívajú na zvýšenie výkonu diskového subsystému, keď striped disk má u niektorých typov operácií výkon rovnajúci sa súčtu výkonov použitých fyzických diskov.
Striped disk sa skladá z dvoch alebo viacerých častí rovnakých veľkostí rozličných fyzických diskov. Tieto sa určujú pri vytváraní, neskôr nie je možné vo Windows zmeniť veľkosť striped disku.

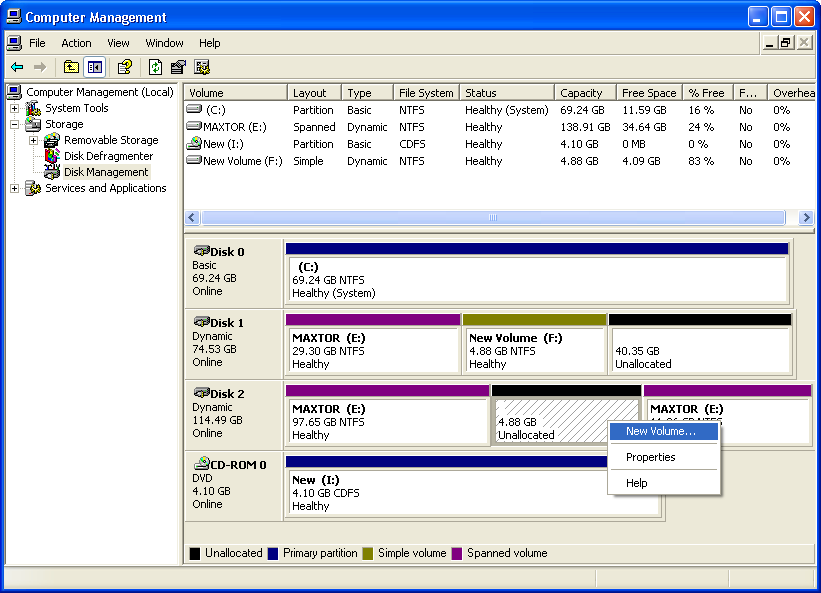

Vytváranie nového striped disku

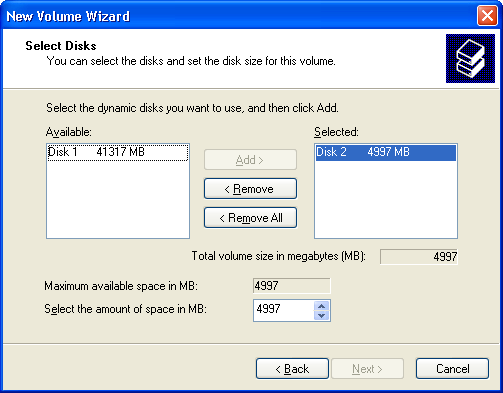

Voľba použitých fyzických diskov a veľkosti

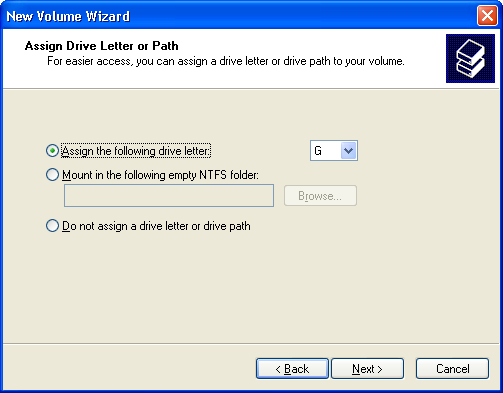

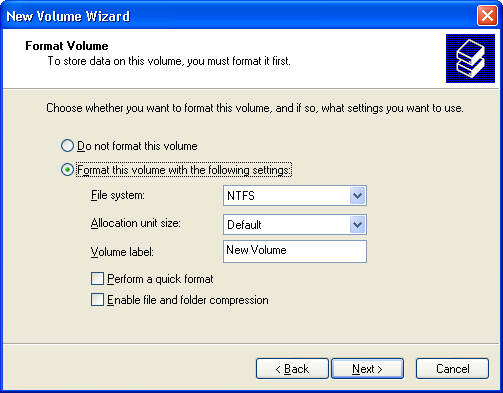

Voľba označenia logického disku a formátovanie
Výsledné rozloženie, vytvorený striped disk D:
Obvyklé použitie
RAID a jeho jednotlivé módy sa zvyknú používať rozličným spôsobom podľa požadovaných výsledkov. Často sa používajú aj módy RAID 1 a RAID 5 respektíve RAID 0+1 alebo 10, ktoré zabezpečujú dáta aj proti výpadkom diskov, tieto ale Windows XP nepodporujú.
JBOD mód je vhodným na konsolidáciu diskového priestoru buď ako jediný použitý RAID mód, alebo v prípade použitia RAID 0 na spojenie zvyškových zostávajúcich častí diskov.
Keďže reálne prenosové rýchlosti ani súčasných diskov sa nešplhajú k maximálnej priepustnosti použitých rozhraní, u skutočných dosahovaných rýchlostí pri bežnom používaní obzvlášť, použitím RAID 0 je možné prakticky násobiť dosahované sekvenčné rýchlosti čítania a zápisu, čo sa prejaví najmä pri manipulácii s väčšími súbormi.
Pri manipulácii so softvérovými RAID diskami je potrebné venovať tejto činnosti mimoriadnu pozornosť, podobne ako u ostatných manipulácií s celými oddielmi môže viesť pri neodborných a nechcených krokoch k strate všetkých dát na manipulovaných oddieloch. Presnú dokumentáciu jednotlivých možností je možné nájsť na tejto stránke Microsoftu.
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
