Prvý pohľad na virtualizáciu zabudovanú vo Windows

Spoločnosť Microsoft uvoľnila tento týždeň v rámci prvého release kandidáta Windows Server 2008 jednu z najinovatívnejších technológií v posledných rokoch, virtualizáciu v podobe tenkého hypervisora zabudovanú priamo do Windows. Pozreli sme sa bližšie ako riešenie, ktoré sa pravdepodobne dostane už aj do najbližšej verzie klientských Windows 7, funguje a čo je možné od neho očakávať.

DSL.sk, 28.9.2007

Spoločnosť Microsoft vydala tento týždeň v rámci prvého release kandidáta svojho serverového operačného systému Windows Server 2008 jednu z najinovatívnejších technológií v posledných rokoch, virtualizáciu zabudovanú priamo do Windows.

Na technológiu, ktorá sa podľa názoru viacerých expertov zrejme objaví aj v najbližšej klientskej verzii Windows 7, sme sa bližšie pozreli, otestovali jej možnosti a výkon.

Architektúra

Riešenie Viridian alebo Windows Server Virtualization, ako spoločnosť technológiu v súčasnosti označuje, používa hypervisora manažujúceho jednotlivé virtuálne stroje (VM) spusteného priamo na hardvéri.

Tým sa odlišuje od riešení Virtual PC, Virtual Server, riešení VMware okrem ESX server a od viacerých ďalších riešení, ktoré bežia až ako aplikácie v hostiteľskom OS.

Hypervisor vo Windows je 64-bitový a má menej ako 1 MB. Vyžaduje 64-bitový procesor s podporou jednej z dvoch technológií virtualizácie Intel VT alebo AMD-V.

Hypervisor bežiaci priamo na hardvéri je výrazne efektívnejší a umožňuje dosahovať VM vysoký výkon blízky natívnemu výkonu, samozrejme s ohľadom na dostupné prostriedky PC.

Hypervisor ale ako napovedá aj jeho veľkosť neposkytuje kompletnú virtualizáciu rozličných IO zariadení. Táto je zabezpečená v spolupráci s Windows Server 2008 bežiacim v prvom VM, ktorého ovládače pristupujú k hardvéru a ktoré vybavujú aj požiadavky ostatných OS v ďalších VM.

Čo Viridian dokáže a čo nie

Riešenie umožňuje spúšťať vo VM ľubovoľné nemodifikované 32 alebo 64-bitové operačné systémy.

Verzia, ktorá je súčasťou prvého release kandidáta Windows Server 2008, je len alfa verziou, keď virtualizácia má byť vo finálnej verzii vydaná približne pol roka po vydaní Windows Server 2008.

V dostupnej vývojovej verzii je podpora OS, pre ktoré neboli vydané ovládače pre virtualizované zariadenia, slabá. Ovládače sú v súčasnosti dostupné len pre Windows Server 2003 a Windows Server 2008, ktoré sú jedinými plne podporovanými OS. Ovládače pre Linux sa vyvíjajú, predpokladá sa samozrejme aj vydanie ovládačov pre Windows XP a Vistu.

Štandardné Windows XP Professional sme síce spustili vo VM bez problémov, bežali ale neefektívne a spotrebúvali veľa výkonu CPU pravdepodobne pre neefektívnu emuláciu grafickej karty, ktorá bola rozpoznaná ako S3 Trio. Väčšinou táto VM využívala 35% a viac výkonu reálneho CPU, hoci v nej nebola spustená žiadna aplikácia.

Štandardná virtuálna ethernetová karta nebola rozpoznaná vôbec, virtuálna ethernet karta určená pre nepodporované OS bola rozpoznaná ako Intel 21140.

Plnú distribúciu Linuxu sa nám vo VM nepodarilo spustiť. Prvou prekážkou je absencia emulácie Advanced Programmable Interrupt Controller, APIC. Po jej prekonaní s nabootovaním jadra bez podpory APIC v prípade Ubuntu 7.04 jadro spadlo v skorých fázach spúšťania pre neidentifikovanú chybu, v prípade Fedora 7 Live bol zhodený celý Windows Server 2008 s BSOD.

Viridian v praxi

Pre zhodnotenie výkonu sme Viridian tak testovali so 64-bitovými plnými inštaláciami Windows Server 2008 Enterprise RC0. Test prebiehal na PC s procesorom Intel Core 2 Quad Q6600 taktovaným na 2.4 GHz so 4 GB DDR2-667 pamäte.

Testovali sme maximálne šesť súčasne spustených VM, každá mala pridelenú pamäť 512 MB a od 1 po 4 virtuálne CPU. Vo Windows vo VM nebol spustený žiadny serverový softvér, inštalované boli viaceré desktopové softvéry ako napríklad Firefox, zaťaženie VM sme simulovali pomocou Prime95 a SuperPI.

Na úvod je potrebné povedať, že Viridian nás prekvapil svojou efektívnosťou. Vo všetkých testovaných scenároch aj pri plnej záťaži stroja mali Windows vo virtuálnych VM vynikajúcu odozvu, výkon VM bol podľa testov len o niečo nižší ako natívny výkon základnej inštalácie Server 2008.

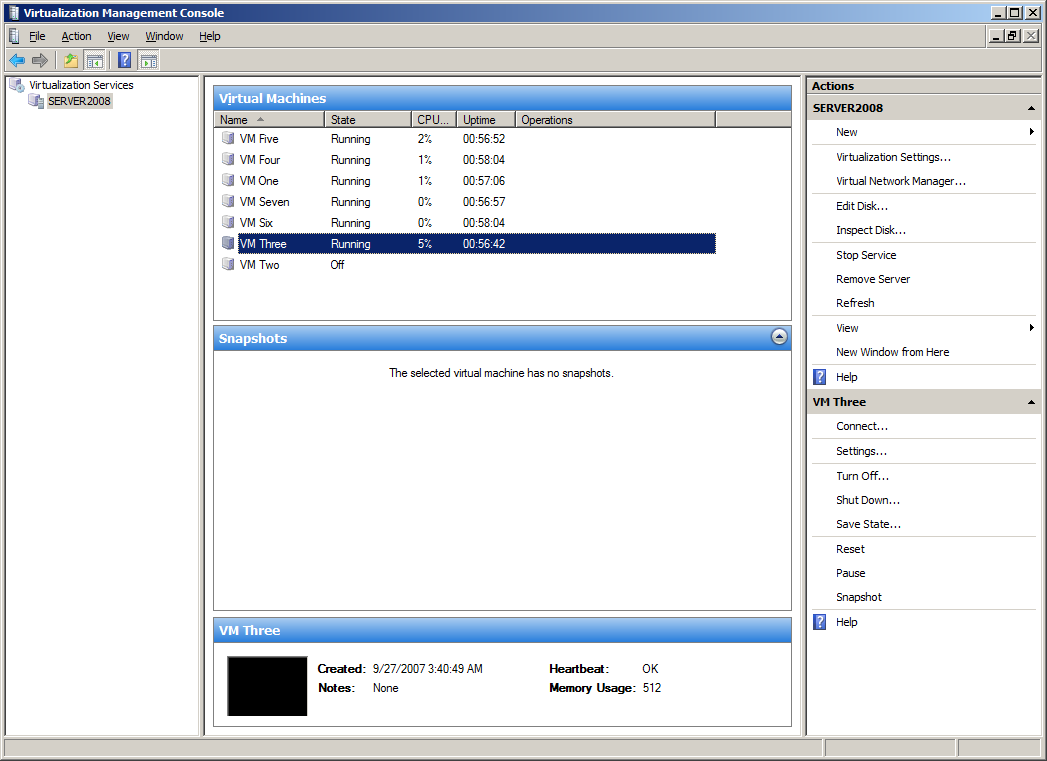

Minimálna záťaž pri spustených 1 + 6 Windows Server 2008

Pre manažovanie VM je k dispozícii základný nástroj Virtualization Management Console, ktorý okrem iného monitoruje zaťaženie CPU jednotlivými VM.

Pri spustených šiestich Windows Server 2008 vo VM bez softvéru, ktorý by aktuálne vyžadoval výkon CPU, každá z VM používala od 0 do maximálne 2% CPU. Každá VM si v testovacej verzii zrejme podľa údajov z Task managera o celkovej spotrebe pamäti na základnej inštalácii Server 2008 vyhradí celú kapacitu svojej virtuálnej pamäte a pamäť tak nie je možné efektívne zdieľať.

Windows počnúc Vistou a Linux ale už v súčasnosti zvyčajne naplno využívajú všetku dostupnú fyzickú RAM na cache, takže zdieľanie by sa v prípade týchto OS vo VM aj tak nevyužilo.

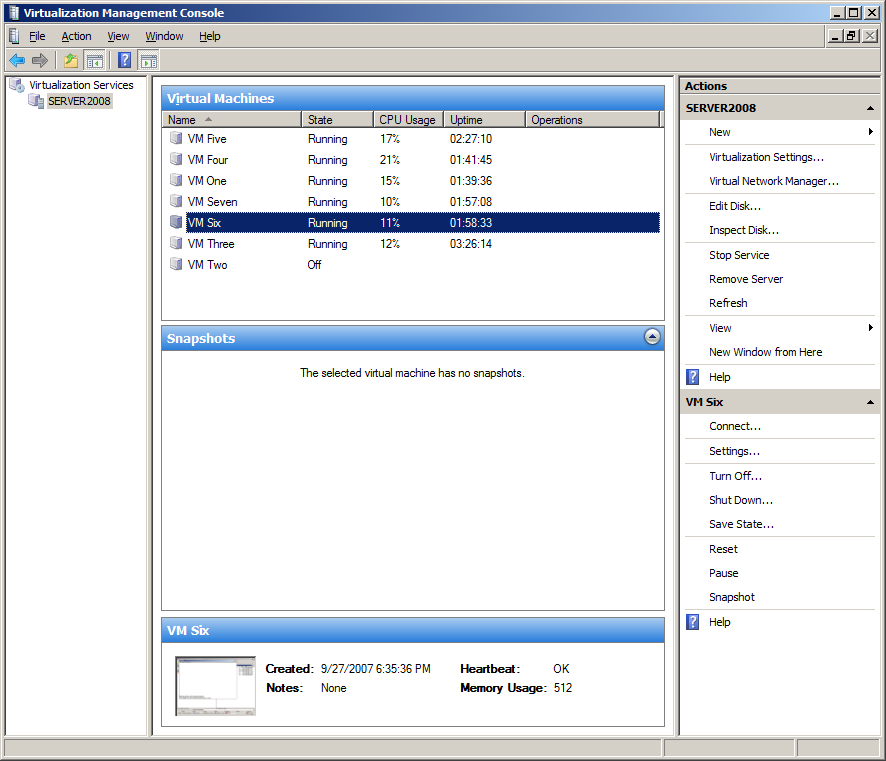

Vyťaženie pri spustenom Prime95 v každom VM

Odozva a používanie softvéru nenáročného na výkon v jednotlivých VM ani v základnom OS prakticky neboli ovplyvnené spustením softvéru Prime95 v každej VM, všetky OS naďalej pracovali bez problémov a s vynikajúcou odozvou.

Pre posúdenie zníženia výkonu sme uskutočnil aj test s počítaním Pi na 1 milión platných miest aplikáciou SuperPI. Pri žiadnej spustenej VM v základnom OS sa Pi vypočítalo za 22.22 sekundy.

Pri spustených dvoch VM to bolo v základnom OS za 22.79 sekundy a vo VM za 24.39 sekundy.

Pri spustených šiestich VM to bolo v základnom OS 24.62 sekundy a vo VM 26.39 sekundy.

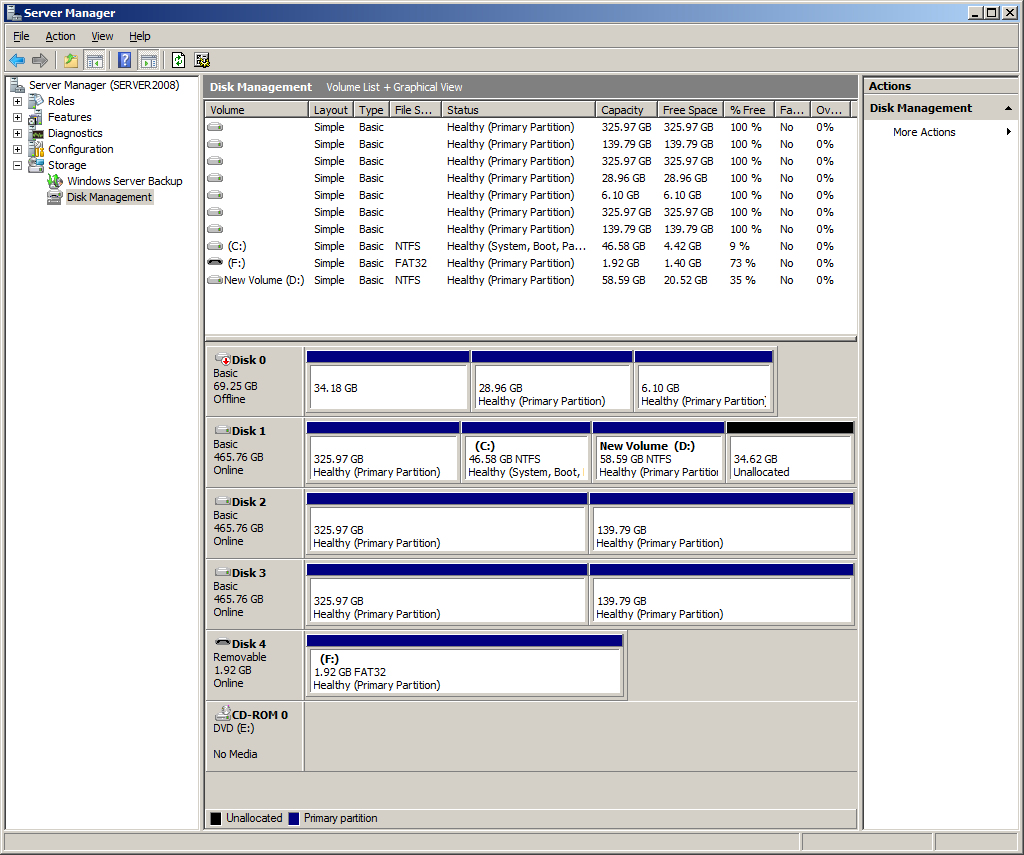

Disková konfigurácia stroja

Výkon bol samozrejme v niektorých prípadoch, napríklad pri štarte troch a viacerých VM súčasne, negatívne ovplyvnený úzkym hrdlom systému neovplyvniteľným virtualizáciou, diskami. Pre všetkých šesť VM sme totiž používali len virtuálne disky uložené v súboroch na jednom fyzickom disku.

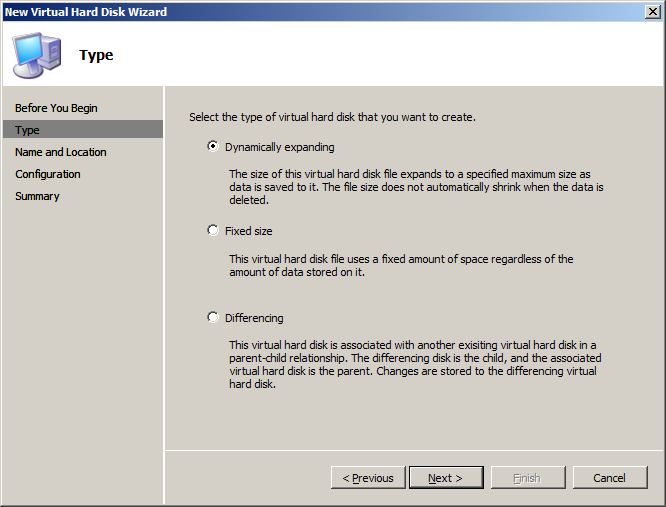

Typy virtuálnych diskov

Okrem virtuálnych diskov je možné použiť aj fyzické disky. Tu ale platí v súčasnej verzii obmedzenie, že disk musí byť v správcovi diskov Windows odpojený. Využiť tak nie je možné partíciu disku, na ktorom inú partíciu využíva základný Server 2008.

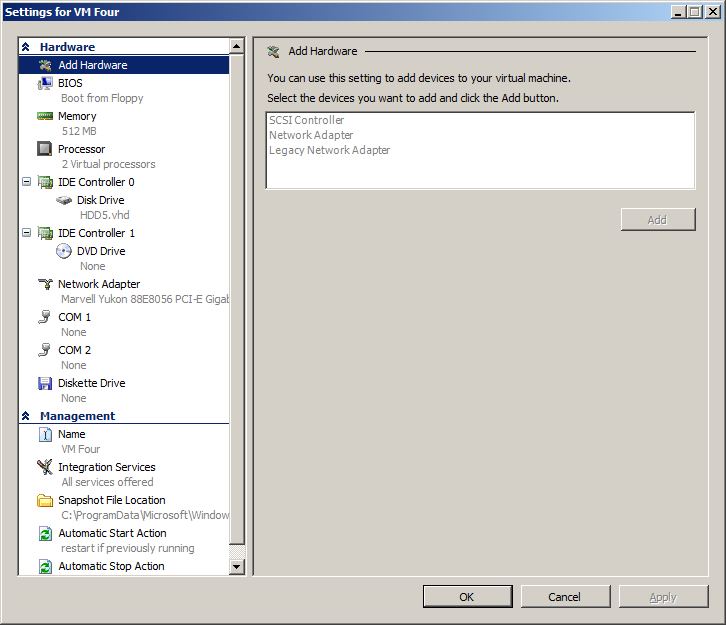

Konfigurácia VM

Viridian zatiaľ poskytuje virtualizáciu len najzákladnejších komponentov PC pre serverové nasadenie, okrem nevyhnutných systémových ešte diskov, siete, CD/DVD mechaniky a sériových portov. Ako zariadenia viditeľné z VM je možné pridať IDE radiče a disky, SCSI radiče alebo sieťové adaptéry.

Zariadenia ako zvuková karta, paralelný port a USB porty nie sú zatiaľ podporované.

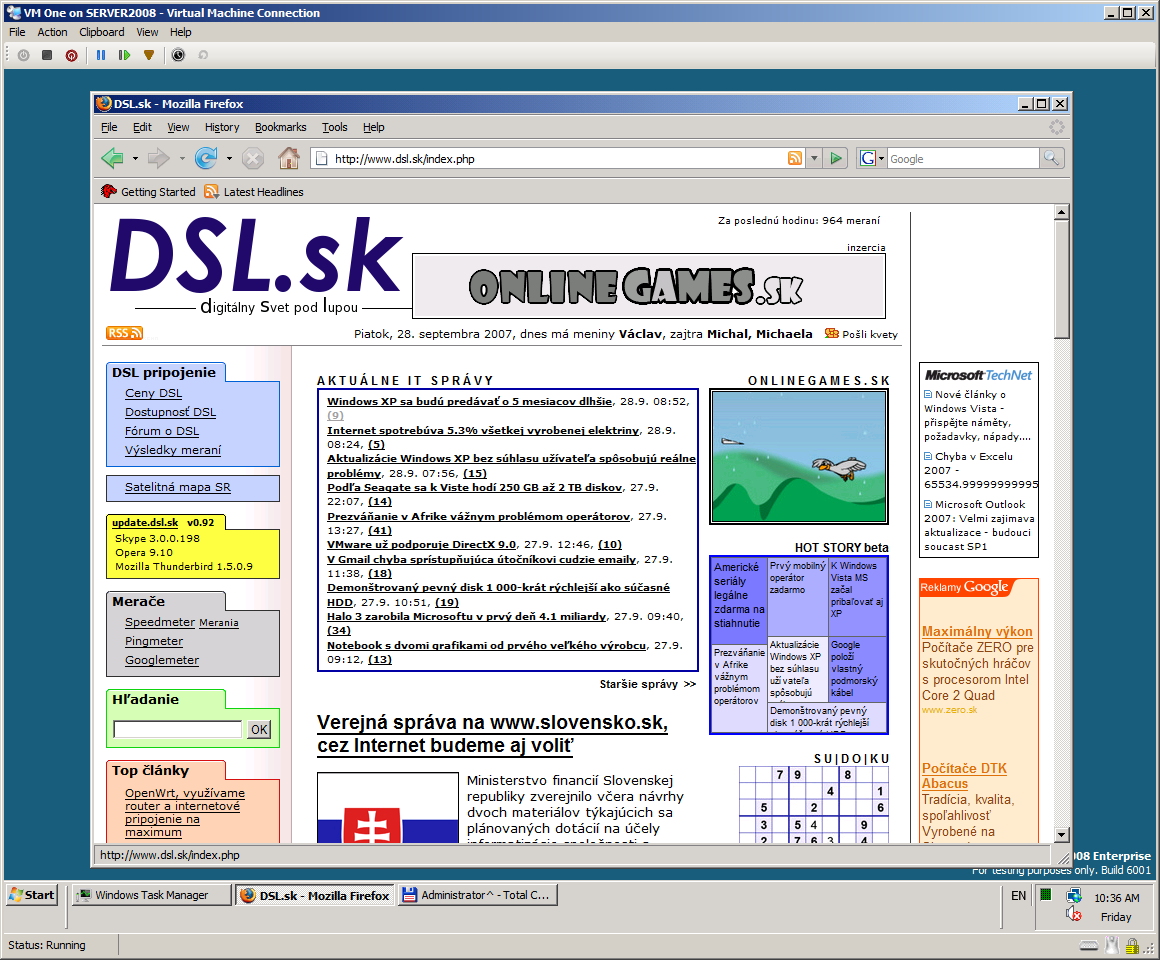

Konzola VM

Pre prístup k spustenej VM je určená konzola, ktorá ale nemusí byť spustená vždy keď je spustená VM. Na VM je samozrejme možné cez sieť pristupovať niektorým v danom OS podporovaným protokolom, napríklad RDP vo Windows.

Štandardne sú VM nakonfigurované tak, že pri vypnutí počítača sa ich stav uloží a pri opätovnom zapnutí obnoví.

V testovanej verzii sme zaznamenali aj viacero problémov okrem nepoužiteľnosti iných OS ako Server 2003 a 2008. V niektorých prípadoch sa pri vypnutí PC napríklad neuložili niektoré VM korektne a pri opätovnom zapnutí sa resetli a spustili znova. Viackrát zmena niektorých parametrov VM z Virtualization Management Console skončila chybou.

Celkovo je ale riešenie zabudovanej virtualizácie vo Windows veľkým prísľubom najmä z hľadiska efektivity a výkonu v plne podporovaných konfiguráciách.

V súčasnej verzii disponuje dostatočnými funkciami len na virtualizovanie serverov a hoci bude vo finálnej verzii vydanej pre Windows Server 2008 virtualizácia tiež cielená na serverové použitie, už bude pravdepodobne vhodná a veľmi efektívna aj na virtualizovanie desktopových OS s prístupom pomocou RDP cez ethernet.

Riešenie, hoci tam zatiaľ nie je smerované, podporovanými funkciami zaostáva za špičkou v priamych desktopových virtualizačných riešeniach VMware. VMware podporuje v súčasnosti už napríklad USB 2.0 aj DirectX 8.1/9.0, spolu s VirtualBoxom a Parallels podporuje tiež beh aplikácií z rozličných VM na jednom desktope.

Viacero analytikov predpokladá, že virtualizácia sa presadí okrem desktopov vývojárov, kde má dnes veľmi silnú pozíciu, aj na bežných desktopových počítačoch a očakávajú ju už vo Windows 7. Tento nasledujúci desktopový OS Microsoftu má byť vydaný v roku 2010 a jeho virtualizácia bude veľmi pravdepodobne založená na dnes predstavenej technológii.
