Efektívne odparovacie chladenie pre smartfóny umožní výkonnejšie CPU

Značky: chladeniesmartfónytablety

DSL.sk, 17.3.2015

Spoločnosť Fujitsu vyvíja a uplynulý týždeň predstavila nové výrazne efektívnejšie chladenie pre najmenšie mobilné zariadenia ako sú smartfóny a tablety.

Súčasné technológie

Mobilné zariadenia ako smartfóny a tablety sa z dôvodov malých rozmerov nechladia aktívne.

Aby bolo možné použiť SoC procesory, ktoré by inak príliš zariadenie lokálne zahrievali, teplo sa rozvádza do iných častí zariadenia jednoduchými pasívnymi platňami z materiálov s dobrou tepelnou vodivosťou, napríklad grafitu alebo rozličných kovov.

Tým sa eliminuje lokalizované prílišné zahrievanie zariadenia, pričom sa miernejšie a akceptovateľne zahrieva väčšia časť zariadenia. Z takejto väčšej plochy sa zároveň zrejme zariadenie efektívnejšie ochladzuje okolitým vzduchom.

Chladenie Fujitsu

Nové komplikovanejšie chladenie od Fujitsu funguje na známom princípe uzatvorenej heat pipe, teda technológii cyklickej premeny chladiacej kvapaliny na plynné skupenstvo a naspäť na kvapalinu v uzavretom systéme za súčasného vedenia tepla. Fujitsu tento systém chladenia dokázala miniaturizovať s dostatočnou efektívnosťou až do miery pre praktické použitie aj v tak malých mobilných zariadeniach ako sú smartfóny.

Na zdroji generujúcom najväčšie teplo, teda na SoC procesore, je umiestnená odparovacia časť chladiča, v ktorej sa s využitím tohto tepla chladiaca kvapalina odparuje a následne odvádza do väčšej kondenzačnej difúznej platne. Táto časť chladiča odovzdáva teplo v inej časti zariadenia a tým ho rozptyľuje za kondenzácie kvapaliny, ktorá sa následne kapilárnym efektom dostáva späť do odparovacej časti.

Vzhľadom na použite kapilárneho efektu funguje zariadenie bez ohľadu na jeho orientáciu voči gravitačnej sile.

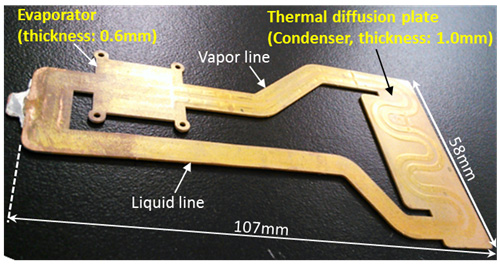

Nové chladenie od Fujitsu (obrázok: Fujitsu)

Chladič Fujitsu je vyrobený zo šiestich veľmi tenkých vrstiev medi o hrúbke 0.1 mm s použitím vnútorných dutých štruktúr špecifického tvaru zabezpečujúcich kapilárny efekt, pričom odparovacia časť má hrúbku len 0.6 mm a kondenzačná 1 mm.

Podľa Fujitsu dokáže jej chladič odvádzať päťkrát viac tepla ako doterajšie systémy teplovodivých platní pre mobilné zariadenia respektíve doterajšie tenké systémy heat pipe. Koľko Wattov dokáže technológia efektívne odvádzať spoločnosť ale neuvádza.

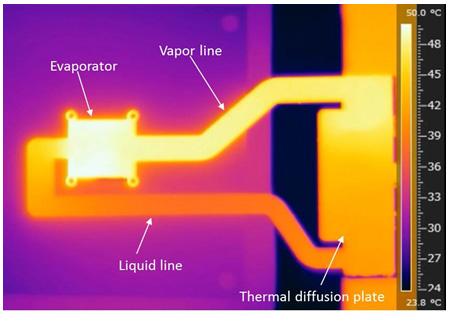

Teploty jednotlivých častí nového chladenia od Fujitsu (obrázok: Fujitsu)

V každom prípade oproti súčasnému stavu technológia umožní nasadenie výkonnejších CPU s vyššou spotrebou a množstvom generovaného stratového tepla, z ktorých dokáže teplo odviesť za akceptovateľného rovnomernejšieho zahrievania celého zariadenia.

Technológiu chce Fujitsu reálne uviesť na trh vo svojom fiškálnom roku 2017.
