MIT vyvinul 3 mm "čiarový kód" s mnohými tisíckami bitov, prečítateľný zo 4 m

DSL.sk, 4.8.2009

Mimoriadne zaujímavú technologickú inováciu systému čiarových kódov s označením Bokode, stále založenú na optickom čítaní informácie, predstavil aktuálne Massachusettský technologický inštitút, MIT.

Bokode dokáže potenciálne kódovať milióny bitov informácie do kruhovej značky s priemerom len 3 mm, ktorá je prečítateľná na vzdialenosť viacerých metrov pomocou bežných fotoaparátov.

Základom Bokode je modifikácia optických lúčov vychádzajúcich zo značky. V súčasnom prototype je používaná šošovka s ohniskovou vzdialenosťou 5 mm umiestnená v takejto vzdialenosti od značky, kužel lúčov vychádzajúcich z jedného bodu značky tak mení na rovnobežný zväzok lúčov.

Pri použití fotoaparátu zaostreného na nekonečno sa tak značka premietne ostro priamo na senzor, pri použití objektívu s ohniskovou vzdialenosťou napríklad 50 mm je na senzore desaťkrát zväčšená oproti reálnej veľkosti.

Podľa MIT je možné u Bokode rozpoznať po takomto zobrazení prvok o veľkosti 2.5 mikrónu, teda v milimetri je možné rozpoznať 400 prvkov a do milimetra štvorcového potenciálne rádovo kódovať 156 kilobitov informácie.

Na kódovanie informácií sa používa dvojfarebný vzor podobne ako u plošných QR kódov. Na senzor sa naraz premieta pri takýchto parametroch a snímaní z niekoľkých metrov len malý výrez celej značky, pomocou kódovania aj orientačných informácií je ale možné rozpoznať pozíciu výrezu v celej značke.

Zároveň jednoduchou analýzou je možné určiť uhol, pod ktorým je Bokode značka snímaná, a na základe veľkosti výseku aj vzdialenosť od značky. Bokode tak môže byť využitý nielen na kódovanie informácií ale zároveň aj na zistenie relatívnej polohy čítačky, čo potenciálne umožňuje ďalšie využitia.

Súčasný prototyp je možné čítať zo vzdialenosti maximálne štyroch metrov zrkadlovkou, fotoaparáty zabudované v súčasných mobiloch pre malý priemer objektívu dokážu pre praktické využitie čítať Bokode len zo vzdialenosti niekoľkých centimetrov. MIT ale vyvíja prototyp prečítateľný z väčšej vzdialenosti, až do maximálne 20 m.

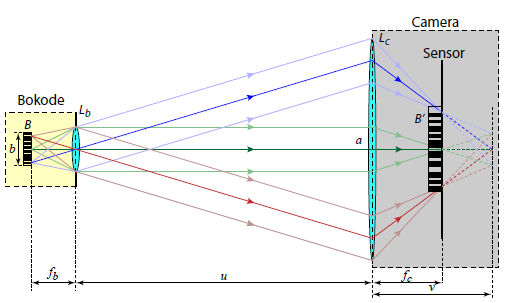

Schéma fungovania Bokode (obrázok: MIT)

Súčasný prototyp zároveň ešte vyžaduje aktívne podsvietenie, k dispozícii je už ale aj prvý prototyp pasívnej značky využívajúcej odraz svetla z blesku fotoaparátu.

Predstavenie Bokode (video: MIT)

Bokode má viacero výhod oproti súčasných čiarovým kódom, v súčasnom prototype je ale nevýhodou trojrozmernosť s výškou 5 mm. Oproti RFID tagom sú podľa MIT výhodami možnosť detekovať polohu čítacieho zariadenia, možnosť využitia fotoaparátu respektíve mobilu s fotoaparátom ako čítačky a vyžadovanie priamej viditeľnosti, čo umožňuje lepšiu ochranu v prípade potreby ochrany údajov uložených v značke.

Viac informácií o Bokode je možné nájsť na stránke projektu.
