Vyvinuté displeje s teleskopickými pixelmi, lepšie ako LCD

DSL.sk, 24.7.2008

Trojica výskumníkov z Microsoftu a University of Washinghton zverejnila tento týždeň v magazíne Nature Photonics dosiahnuté výsledky vo vývoji novej technológie displejov založenej na tzv. teleskopických pixeloch.

Podľa autorov nová technológia umožní vyrábať lepšie a energeticky a cenovo efektívnejšie displeje ako v súčasnosti používané technológie, vrátane LCD, plazmy, OLED, ale tiež ako ostatné experimentálne technológie.

Hlavnou prednosťou technológie oproti ostatným transmisívnym technológiám využívajúcim svetlo podsvietenia je výrazne väčšie percento prepúšťaného sveta. LCD podľa autorov prepúšťajú len 5 až 10% svetla, prvý prototyp technológie teleskopických displejov 36% s teoretickým maximom 56% pri zlepšení technológie.

Teleskopický pixel prepúšťa veľkú časť svetla vďaka použitiu zrkadla parabolického tvaru, sústredenia svetla z veľkej plochy na výrazne menšiu plochu a spätného nerovnobežného odrazu cez malý otvor.

Pixel kruhového tvaru sa skladá z dvoch oproti sebe postavených malých zrkadiel, primárneho a sekundárneho. Sekundárne je malé pevné a spoza neho prichádza svetlo zo zdroja podsvietenia.

Ak je pixel vypnutý, primárne zrkadlo je rovnobežné s rovinou displeja a všetko svetlo zdroja odráža späť. Ak je pixel zapnutý, primárne zrkadlo sa použitím elektrostatickej sily deformuje do tvaru paraboly a veľkú časť svetla sústredí na sekundárne zrkadlo, ktoré ho odrazí cez otvor v primárnom na displej.

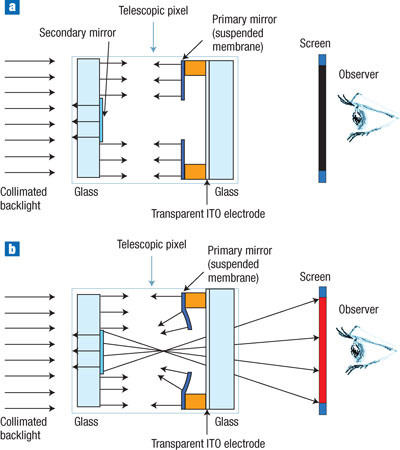

Schéma teleskopického pixelu, pohľad zboku (obrázok: A. Pyayt, G. Starkweather a M. Sinclair)

Primárne aj sekundárne zrkadlo sú vyrobené z hliníka, elektróda ohýbajúca primárne zrkadlo z indium tin oxidu (ITO) a izolačná vrstva medzi ITO a hliníkom, ktorá je vo veľkej časti pixelu pre možnosť ohýbania a prechodu svetla nakoniec odstránená, z polyimidu. Výrobný proces je podľa autorov kompatibilný s výrobným procesom LCD.

Prototyp dosahoval kontrast len 20:1 pre použitý typ podsvietenia, finálne displeje by ale mali mať kontrast minimálne 800:1.

Reakčná doba pixelu je len 1.5 ms, možné je dosiahnuť aj vysokú hustotou obrazových bodov. Prototyp mal pixely o veľkosti 100 mikrometrov, ich veľkosť ale môže byť aj menšia.

Najväčším problémom technológie je v súčasnosti vysoké potrebné napätie pre deformovanie primárnych zrkadiel pixelov, 120 V. Autori predpokladajú, že sa ho podarí znížiť.

Kedy by sa technológia mohla dostať v podobe prvých produktov na trh nie je zatiaľ známe. Autori o technológii detailne informovali v Nature Photonics.
