Tradičný výrobca fotosenzorov spoločnosť Sony predstavila v utorok nový CMOS obrazový senzor pre mobilné zariadenia, ktorý dokáže zaznamenávať video s až tisíc snímkami za sekundu.
Podporu takejto technológie v mobilnom produkte s limitami na výkon a spotrebu umožňuje integrovanie vrstvy DRAM pamäte priamo do CMOS senzora, medzi vrstvu zozadu osvetlených pixelov a vrstvu ovládacej elektroniky.
Senzor tak namiesto posielania dát čítaných z pixelov cez externé rozhrania senzora, ktoré typicky nedisponujú dostatočnou rýchlosťou, môže dáta dočasne prenášať do integrovanej pamäte a potom ich postupne prenášať zvládanou rýchlosťou z tejto pamäte do obrazového procesora. V takomto režime je navyše senzor možné využiť so štandardným obrazovým procesorom, ktorý zvláda spracovávať len štandardné snímkové frekvencie videa.
Pri takomto fungovaní sa DRAM postupne zapĺňa a dĺžka videa na najvyššej rýchlosti je limitovaná jej kapacitou. Podľa špecifikácie je v senzore integrovaný 1 Gbit, teda 128 MB, DRAM. Aké najrýchlejšie externé rozhranie čip podporuje a aké dlhé sekvencie dokáže zaznamenávať s najvyššou snímkovou frekvenciou výrobca neuvádza.
Či je maximom snímkovej frekvencie čipu presne 1000 fps alebo 960 fps, ktorá je použitá v ukážkovom videu, nie je jasné, keď v oznámení Sony hovorí o presne 1000 fps. V každom prípade na najrýchlejšej frekvencii je možné vytvárať video s rozlíšením 1920 x 1080.

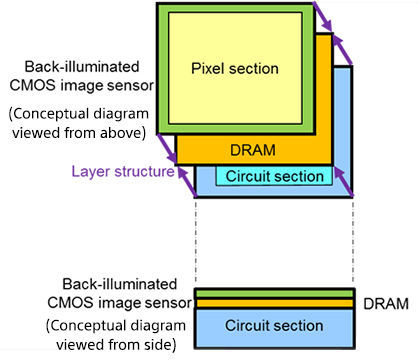

Konštrukcia nového CMOS senzora, kliknite pre zväčšenie (obrázok: Sony)
Čip podporuje automatickú detekciu náhlych pohybov a rýchle snímanie, ktoré sa následne pri prehrávaní štandardnou rýchlosťou javí ako spomalené video, môže aktivovať automaticky pre rýchle scény.
Deformácia pohybujúceho sa vláčika pri prečítaní pixelov za 1 / 30 s bez mechanickej clony (vľavo) a snímka prečítaná za 1 / 120 s, kliknite pre zväčšenie (foto: Sony)
Výhodou čipu ale nie je len podpora 1000 fps videa. Elektronika dokáže prečítať pixely vyššou rýchlosťou aj pri vyšších rozlíšeniach, napríklad fotografie s rozlíšením až 19.3 miliónov pixelov dokáže prečítať za 1 / 120 sekundy. U mobilov, ktoré nemajú mechanickú clonu, to umožňuje pri kratšej expozícii a prečítaní dát z pixelov získať menej deformovaný obraz pohybujúcich sa objektov. U senzorov schopných prečítať dáta z pixelov len za dlhší čas a čítajúcich ich postupne po riadkoch sa totiž napríklad spodná časť objektov stihne posunúť medzi prečítaním hornej a dolnej časti a príde tak k deformovaniu tvaru pohybujúceho sa objektu, jeho zošikmeniu.
Ukážka videa natočeného novým senzorom (video: Sony)
Predstavený CMOS senzor má rozlíšenie 5520 x 3840 respektíve 21.2 megapixelov. Podľa oficiálnej špecifikácie dokáže vytvárať 19.3 alebo 17.1 megapixelové fotky s 30 fps, natáčať 4K videá so 60 fps a 1080p a 720p videá s 240 fps. V tomto prípade ide zrejme o trvalo udržateľnú rýchlosť vytváraného videa, rýchlosť 1000 fps je možné dosiahnuť len u kratších sekvencií presne nešpecifikovanej dĺžky.
Kedy by sa mal senzor objaviť v prvých zariadeniach na trhu Sony neoznámila.
