Tranzistory na čipoch sa prestanú zmenšovať už v 2021, Moorov zákon ale neskončí

Značky: čipynové technológie

DSL.sk, 25.7.2016

Výrobcovia výkonných čipov pravdepodobne už v roku 2021 prestanú zmenšovať tranzistory na svojich čipoch a namiesto toho zvolia iné spôsoby ako ďalej zvyšovať počet tranzistorov na čipe.

Vo svojej správe, o ktorej informuje IEEE Spectrum, to avizuje organizácia ITRS združujúca popredných výrobcov a v posledných rokoch analyzujúca a stanovujúca trendy vo výrobe čipov.

Už pri vzniku priemyslu výroby čipov predpovedal jeden zo spoluzakladateľov Intelu, Gordon Moore, zdvojnásobovanie hustoty tranzistorov na čipoch za každých 18 až 24 mesiacov.

Tento trend vydržal desaťročia a až doteraz sa zvyšovanie hustoty dialo jednoducho zmenšovaním tranzistorov. Aktuálne je najlepším 14-nm CMOS výrobný proces, tento číselný rozmer ale už nevyjadruje priamo veľkosť prvkov na čipe a tie sú niekoľkonásobne väčšie. Napríklad u Intelu sú dve brány od seba 70 nm.

Výrobcovia už viacero rokov hovoria o potrebe náhrady kremíka za iné materiály na dosiahnutie menších tranzistorov. Hoci by naďalej vedeli zmenšovať veľkosť tranzistorov, podľa správy ITRS bude pre nich ekonomickejšie zvyšovať hustotu iným spôsobom a to prechodom od planárnych čipov k 3D.

Ilustračné foto, wafer Intelu s 22-nm čipmi z roku 2009, kliknite pre zväčšenie (foto: Intel)

Podľa IEEE Spectrum ITRS očakáva najskôr ešte pred 2021 prechod od súčasných tzv. FinFET tranzistorov s bránou obalujúcou kanál z troch strán na bránu obaľujúcu kanál dokola a použitie nových materiálov.

Po roku 2021 očakáva zastavenie sa na bráne o dĺžke 10 nm, o aký výrobný proces v štandardnejšom pomenovaní má ísť nie je jasné. V minulosti výrobcovia na toto obdobie avizovali tzv. 5-nm proces. V ďalšom vývoji najskôr ITRS očakáva zmenu orientácie tranzistorov a ich otočenie tak, aby sa horizontálny kanál zmenil na vertikálny. Následne už očakáva použitie viac vrstiev tranzistorov.

K podobnému vývoju sa v posledných rokoch posunuli aj výrobcovia flash pamäte, ktorí začali vyrábať flash s desiatkami vrstiev. Samotné tranzistory takejto flash sú rozmerovo o niekoľko generácií vo výrobnom procese späť a bežne na úrovni 40-nm procesu, vďaka mnohým vrstvám je ale celková hustota čipov aj tak výrazne vyššia.

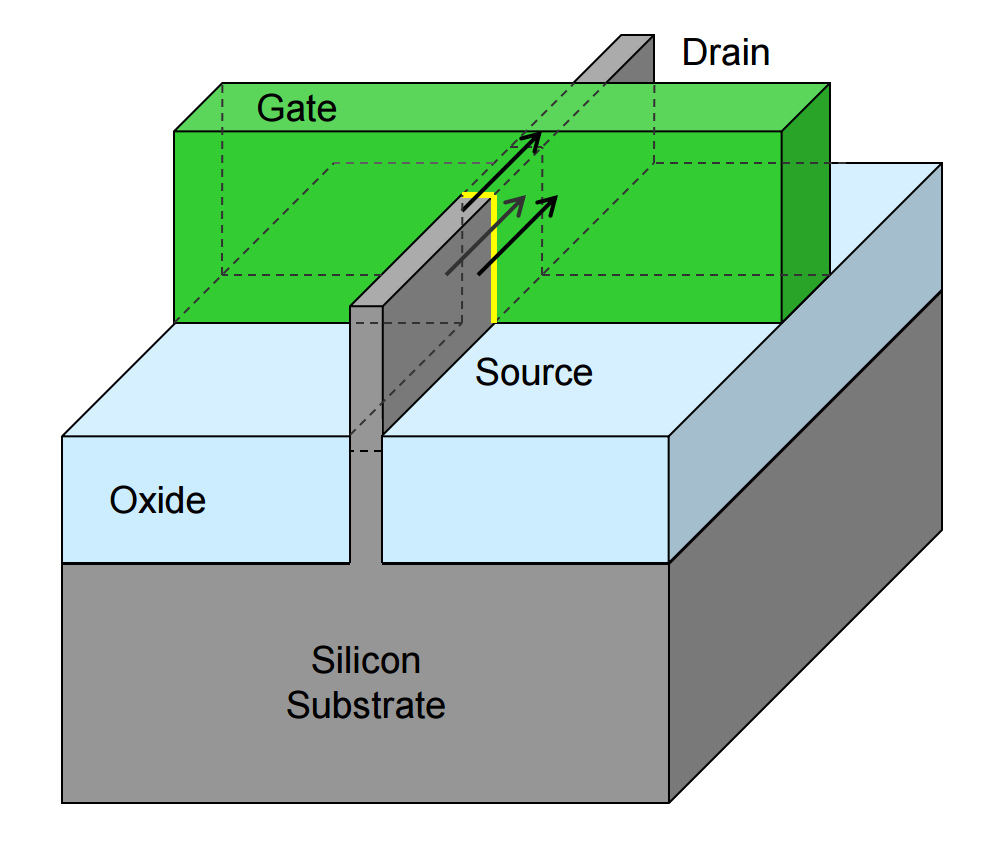

Princíp FinFET tranzistora, kliknite pre zväčšenie (obrázok: Intel)

Výrobcovia pôvodne predpokladali ďalšie pokračovanie zmenšovania tranzistorov a aj správa ITRS z roku 2013 založená na týchto predpokladoch bola optimistickejšia a predpokladala zmenšovanie tranzistorov až do roku 2030. Naplniť sa tak presne nemusí ani aktuálna správa.

Prechody na nové výrobné procesy sú ale čoraz náročnejšie a nákladnejšie a napríklad aj líder medzi výrobcami polovodičov Intel zaznamenáva problémy s prípravou 10-nm procesu a oficiálne prešiel z dvoch generácií procesorov na tom istom výrobnom procese na tri.

Od ITRS, International Technology Roadmap for Semiconductors, je aktuálna správa poslednou, keď časť výrobcov vrátane Intelu spolu s IBM chce polovodičovú stratégiu stanovovať samostatne. K ukončeniu spolupráce celého priemyslu prichádza podľa informácií IEEE Spectrum kvôli zvyšujúcej sa konkurencii na trhu. Navyše kým v začiatkoch ITRS napríklad v 2001 vyrábalo čipy na aktuálne najlepšej dostupnej technológii 19 spoločností a bola potrebná koordinácia medzi výrobcami a dodávateľmi technológií, aktuálne sú to iba štyri, Intel, TSMC, Samsung a GlobalFoundries.
