Vyšívaná anténa

Značky: bezdrôtovonové technológie

DSL.sk, 15.4.2016

Antény pre bezdrôtovú komunikáciu je najnovšie možné už aj vyšívať a tým pádom odolne integrovať do tkanín a oblečenia.

Technológiu takejto tvorby konštrukcie antén predstavili tento týždeň výskumníci zo Štátnej univerzity Ohia.

U vyšívaných antén dosahujú presnosť 0.1 mm, ktorá už je rovnaká ako pri kovových tlačených obvodoch a dostatočná pre spoľahlivú a presnú funkčnosť antény. Anténa totiž musí mať špecifický presný tvar a rozmery, aby vysielala a prijímala signál na jednotlivých frekvenciách.

Vedci na tvorbu takýchto antén používajú vodič o hrúbke 0.1 mm zložený zo siedmich vlákien, ktoré majú medené jadro a potiahnuté sú striebrom. Jedna stopa vodiča stojí 3 centy, na jednu anténu je potrebných desať stôp a náklady na materiál na jej výrobu sú tak len 30 centov.

Podľa ilustračných snímok výskumníci antény vyšívajú pomocou individuálnych aj keď programovateľných vyšívacích strojov, čo by bolo potrebné na adaptáciu technológie pre masovú výrobu neuvádzajú. Na individuálnych strojoch trvá vyšitie jednej antény cca 15 minút.

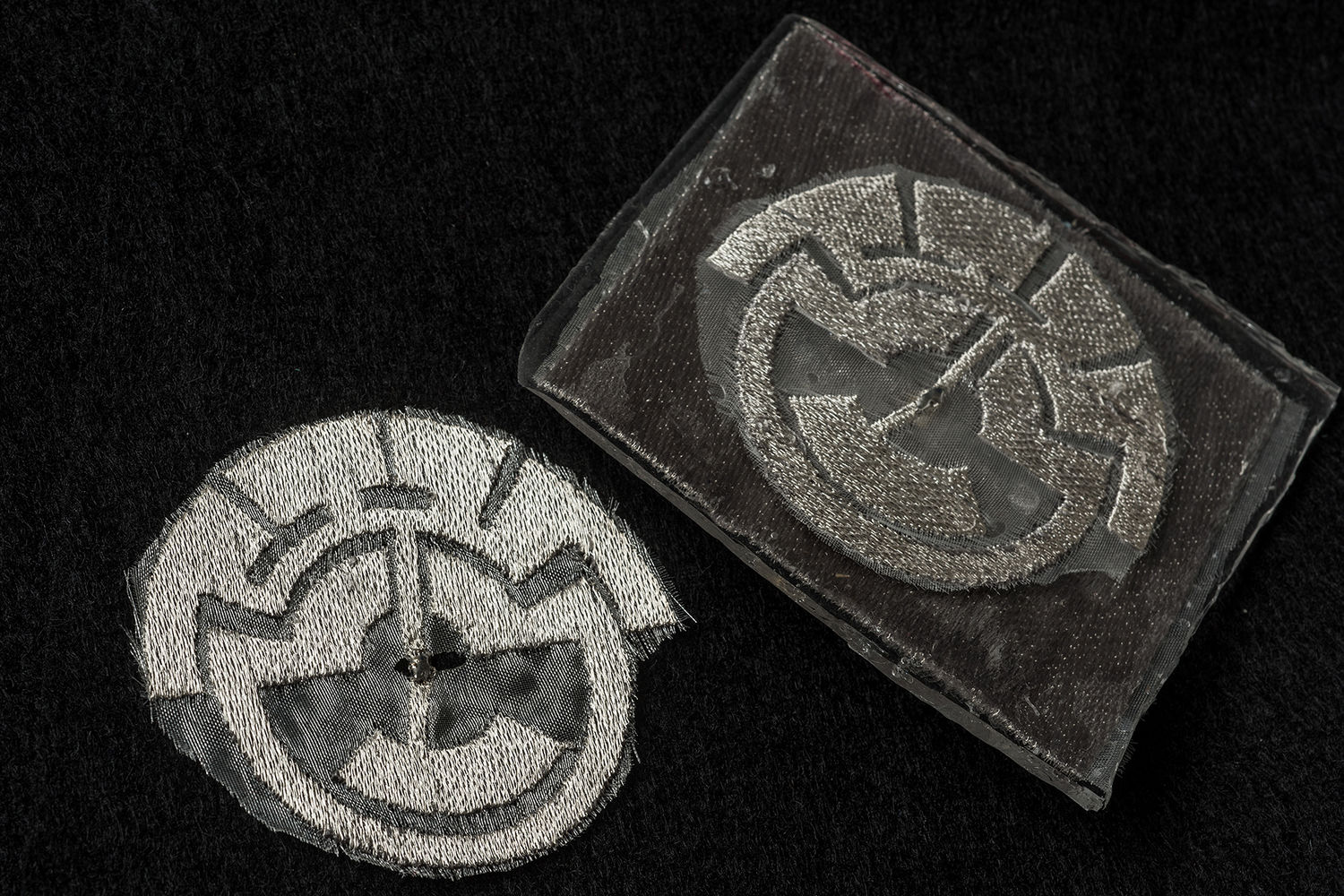

Vyšívanie antén a príklady vyšitých antén, kliknite pre zväčšenie (foto: Štátna univerzita Ohia)

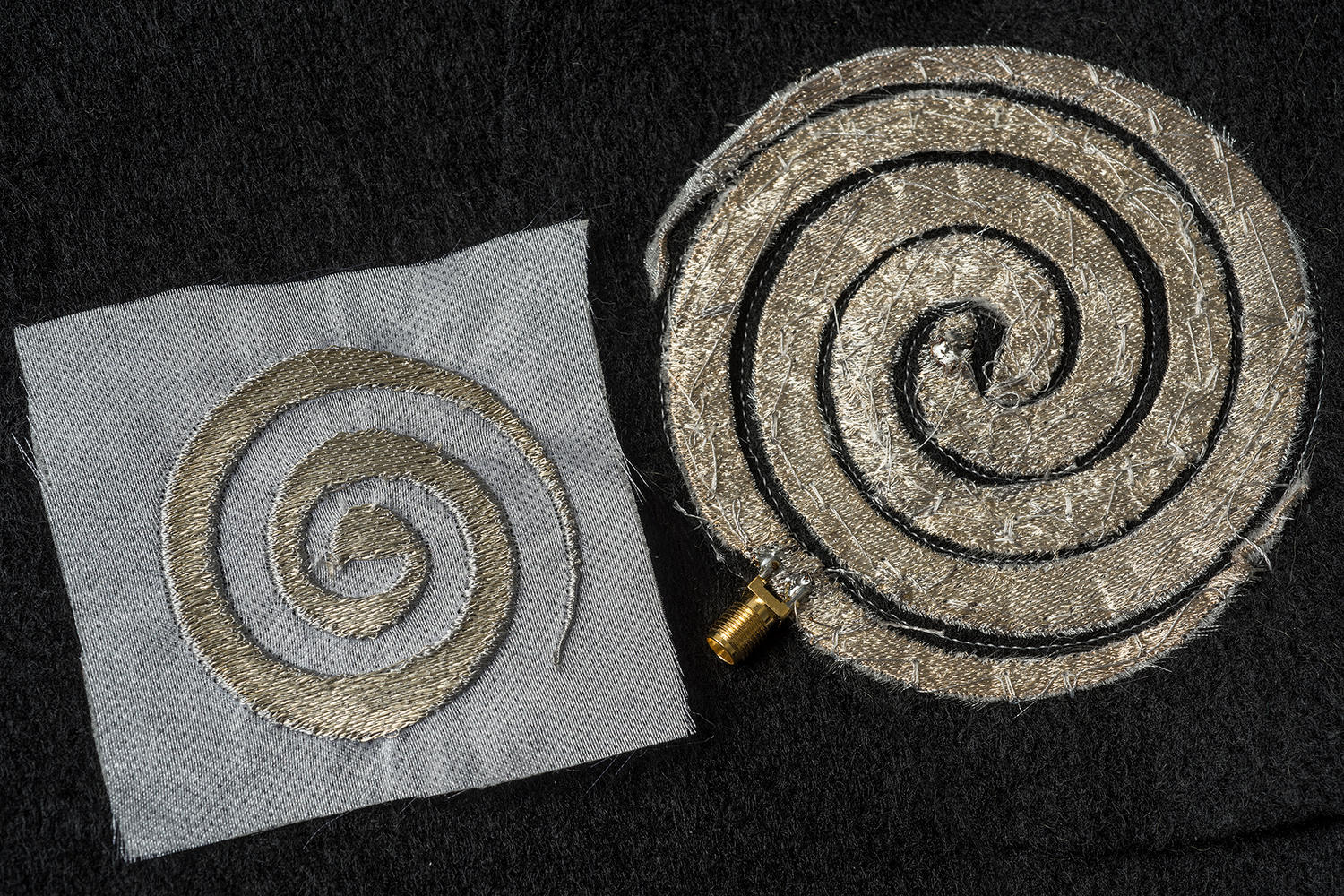

Vyšívané špirálové antény majú priemer cca 15 cm a podľa výskumníkov fungujú v pásme 1 GHz až 5 GHz s "takmer perfektnou efektivitou".

Nie je jasné, či sa vedci podieľali aj na vývoji potrebného použitého vlákna a vodiča, v súčasnosti ho ale nakupujú od tretej strany. Podstatou inovácie vedcov je nájdenie vzorov a techniky vyšívania, ktorá pri tenkých vodičoch potrebných pre požadovanú presnosť zvýši povrchovú vodivosť a výkon antény.

Technológia ale zatiaľ nie je pripravená na komercionalizáciu a v ďalšej fáze výskumu sa vedci plánujú venovať integrácii ďalších potrebných elektronických prvkov ako napríklad prijímač ale tiež použitiu antén v pletenej čiapke buď na snímanie aktivity mozgu alebo na komunikáciu s implantátmi. Finálnym cieľom v oblasti odievania je integrovať anténu na zlepšenie príjmu smartfónu a iných mobilných zariadení napríklad do zadnej strany trička.
