Noctua na aktívnu elimináciu hluku využíva vibrácie, nie reproduktor

DSL.sk, 11.6.2012

Predstavený prototyp 12-cm ventilátora Noctua s technológiou aktívneho rušenia hluku využíva na generovanie zvuku rušiaceho hluk vibrácie samotných lopatiek ventilátora a nie klasický reproduktor.

Pre server DSL.sk to v odpovediach na otázky ohľadne použitej technológie uviedol Jakob Dellinger zo spoločnosti Noctua.

Noctua na minulotýždňovom veľtrhu počítačovej techniky Computex prezentovala prvý prototyp 12-cm upraveného ventilátora Noctua NF-F12 Focused Flow s aplikovanou technológiou RotoSub ANC, active noise control.

Technológia RotoSub ANC využíva mikrofón na analýzu hluku a následne generuje zvuk s opačnou fázou rušiaci hluk ventilátora.

Súčasný model Noctua NF-F12 Focused Flow bez tejto technológie má podľa špecifikácie pri 1500 RPM prietok vzduchu 93.4 m3/h, statický tlak 2.61 mm H2O a hlučnosť 22.4 dBA. U nového modelu má technológia umožniť zvýšiť prietok vzduchu až o 80% a statický tlak o 120% pri rovnakej hlučnosti, prototyp tieto parametre ale ešte nedosahuje. Prototyp sa otáča rýchlosťou 2500 RPM.

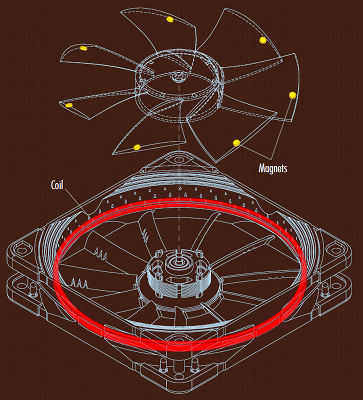

Magnety a cievka spôsobujúce vibrácie a generovanie zvuku eliminujúceho hluk (obrázok: Noctua)

Rušenie hluku ventilátora je pomerne obtiažne kvoli rotačnej povahe zvukových vĺn hluku. Eliminujúci zvuk generuje RotoSub ANC preto priamo lopatkami, zvuk tak má rovnakú rotačnú povahu. Zvuk je generovaný vibrovaním špičiek lopatiek, pomocou magnetov v lopatkách aktivovaných cievkou v ráme ventilátora.

Kompletné detaily technológie spoločnosti Noctua a RotoSub zatiaľ nezverejnili, keď uvedenie prvých produktov na trh očakávajú až do 12 až 18 mesiacov.

Prototyp 12-cm Noctua NF-F12 Focused Flow s RotoSub ANC (video: Noctua)

Prototyp je demonštrovaný zatiaľ pripojený k chladiču, keď v takejto konfigurácii dosahuje v súčasnosti podľa Dellingera najlepšie výsledky. Technológia v prototype dokáže podľa spoločnosti znížiť hlučnosť ventilátora otáčajúceho sa na 2500 RPM na najviac počuteľných frekvenciách o 20 dB.
