Videosignál chránený HDCP dešifrovaný 350-dolárovým FPGA

DSL.sk, 25.11.2011

Tím z Ruhr University v nemeckom Bochume pod vedením profesora Tima Güneysa vyvinul a budúci týždeň na konferencii ReConFig 2011 predstaví FPGA riešenie schopné dešifrovať videosignál chránený protokolom HDCP, High-bandwidth Digital Content Protection.

Protokol HDCP chráni a šifruje prenos videodát štandardami HDMI, DVI, DisplayPort a UDI a zabezpečuje, aby nebolo možné video skopírovať v digitálnej kvalite.

Chránený obsah je súčasnými prehrávačmi zvyčajne cez digitálne rozhrania prehrávaný, len ak je prenos zabezpečený HDCP a zobrazovacie zariadenie je licencované a nemôže byť použité k získaniu dešifrovaného videa.

Protokol vyvinul Intel v roku 1999, už v 2001 bola v protokole objavená teoretická závažná chyba umožňujúca získať hlavný HDCP kľúč pomocou získania informácií z minimálne 40 licencovaných HDCP monitorov. Túto až na konci minulého roka prakticky využil tím zo Stony Brook University a s využitím informácií z komunikácie 41 monitorov vypočítal hlavný HDCP kľúč, ktorý bol následne zverejnený.

Hlavný HDCP kľúč umožňuje komukoľvek vygenerovať si platný kľúč pre zariadenie prijímajúce videosignál chránený HDCP a použiť ho vo vlastnom zariadení umožňujúcom prístup k dešifrovanému videu. Intel po zverejnení hlavného HDCP kľúča minulý rok argumentoval, že HDCP je naďalej z praktického hľadiska efektívny, keďže vývoj potrebného hardvérového čipu pre reálne dešifrovanie HDCP je príliš nákladný.

Tím z Ruhr University s využitím vlastného kľúča vygenerovaného pomocou uniknutého hlavného HDCP kľúča ale vyvinul riešenie na dešifrovanie HDCP v reálnom čase pomocou programovateľného FPGA čipu Xilinx Spartan-6 na doske Digilent Atlys za 350 dolárov.

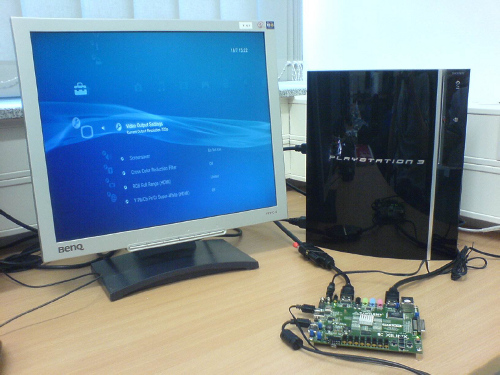

FPGA doska zapojená medzi PS3 a monitorom bez HDCP (foto: Tim Güneysu)

Doska podľa článku pre budúcotýždňovú konferenciu ReConFig, ktorý profesor Güneysu poskytol serveru DSL.sk, funguje ako MITM komponent modifikujúci prechádzajúce dáta HDMI protokolu medzi pripojeným zdrojom HDMI signálu a HDMI monitorom, ktorý nepodporuje HDCP. Naprogramovaný FPGA čip modifikuje komunikáciu tak, že monitor sa javí zdroju signálu ako riadny licencovaný HDCP monitor, a zároveň dešifruje dáta šifrované HDCP pre ich prehrávanie na monitore bez podpory HDCP.

Pre obmedzenia čipu zvláda riešenie maximálne 95 MHz signál, zvláda tak napríklad rozlíšenia 720p60, 1080i60 ale tiež 1080p24. Pre signál 1080p60 by už ale bol potrebný výkonnejší čip.

Riešenie bolo vyvinuté na demonštračné účely a tím samozrejme neplánuje zverejniť programovanie FPGA čipu.
