Intel u 22 nm nasadzuje 3D tranzistory, znamenajú veľký skok

Spoločnosť Intel v stredu informovala o výraznej technologickej inovácii, ktorú nasadí pri výrobe svojich procesorov 22-nm výrobným procesom, tzv. 3D podobe tranzistora. Nová konštrukcia tranzistora umožní výrazne väčšiu efektívnu dotykovú plochu medzi hradlom a kanálom spájajúcim emitor a kolektor na rovnakom celkovom priestore, čím sa výrazne zvýši množstvo prúdu prepúšťané tranzistorom v zapnutom stave a pre konštrukciu zároveň zníži množstvo prúdu prepúšťané pri vypnutom stave. 3D tranzistory tak budú mať podľa Intelu výrazne lepšie vlastnosti oproti súčasným 32-nm tranzistorom.

DSL.sk, 5.5.2011

Spoločnosť Intel v stredu informovala o výraznej technologickej inovácii, ktorú nasadí pri výrobe svojich procesorov 22-nm výrobným procesom, tzv. 3D podobe tranzistora.

Spoločnosť svoje nové tranzistory označuje termínom 3D Tri-Gate, podľa prezentovaných informácií majú znamenať výrazný skok v parametroch tranzistorov a tým aj čipov.

Nová konštrukcia je založená na ideovo jednoduchom zlepšení v podobe výrazného zvýšenia efektívnej plochy medzi hradlom a kanálom spájajúcim emitor a kolektor a to vďaka použitiu kanálu v tvare kvádra vystúpeného nad základnú úroveň tranzistora. Podobnú inováciu vyvíjajú aj ďalší výrobcovia čipov.

Náročná je ale pre komplikovanejšiu štruktúru samozrejme implementácia vo výrobe bez výrazného zvýšenia nákladov a Intel bude podľa svojho oznámenia prvý, kto takúto inováciu nasadí masovo pri výrobe komplikovanejších čipov. Stane sa tak pri výrobe 22-nm procesorov s kódovým označením Ivy Bridge ku koncu tohto roka, Intel v stredu prezentoval už funkčné 22-nm procesory vyrábané novou technológiou v notebookoch, desktopoch aj serveroch.

Schéma doterajších tranzistorov (vľavo) a nových 3D Tri-Gate tranzistorov (vpravo), kliknite pre zväčšenie

Doteraz používaný dizajn tranzistora využíva hradlo položené na plochom kanáli spájajúcom emitor a kolektor. V 3D Tri-Gate tranzistoroch Intel kanál vytiahne nad základnú úroveň tranzistora tak, že prechádza hradlom. Efektívna dotyková plocha sa tak zvýši zo šírky kanálu na šírku plus dvakrát výšku, ktorú samozrejme môže výrobca voliť a jej zvyšovaním ďalej zlepšovať parametre tranzistorov.

Intel vo výrobe používa kanál zložený z viacerých jednotlivých vystúpených rebier, navzájom prepojených.

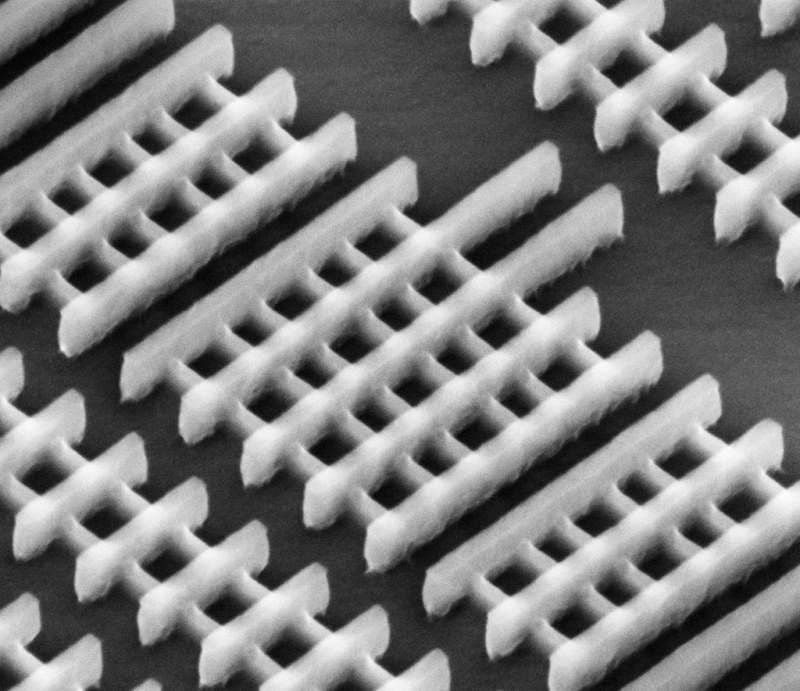

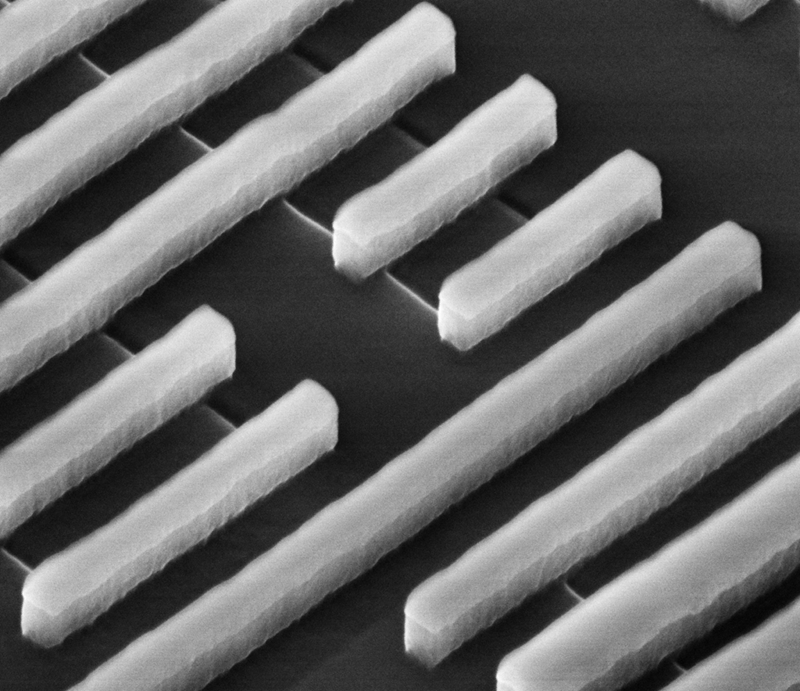

Pohľad na reálny zväčšený 32-nm tranzistor (vľavo) a nový 22-nm tranzistor, kliknite pre zväčšenie

Výrazné zvýšenie efektívnej dotykovej plochy zvýši množstvo prúdu prepúšťané tranzistorom v zapnutom stave a pre konštrukciu zároveň zníži množstvo prúdu prepúšťané pri vypnutom stave. To umožňuje zvýšiť rýchlosť fungovania tranzistora a tým zvýšiť výkon čipov. Pri napätí 0.7 V funguje nový 22-nm tranzistor Intelu o 37% rýchlejšie ako súčasné 32-nm tranzistory Intelu, pri 1 V o 18% rýchlejšie.

Inováciu je možné využiť buď na zvýšenie výkonu čipov alebo zníženie spotreby. Pri rovnakom výkone ako dosahujú 32 nm tranzistory je podľa Intelu spotreba nových tranzistorov menej ako polovičná.

Podľa Intelu inovácia zvyšuje výrobné náklady iba o 2% až 3%.

V sprievodných materiáloch spoločnosť zároveň avizuje aj nasadenie ďalších výrobných procesov, v pravidelnom dvojročnom cykle avizuje na rok 2013 spustenie výroby 14-nm čipov a na rok 2015 výrobu 10-nm čipov.
